(3)光電控制數字顯示搖尺裝置。這種搖尺裝置由3個主要部分組成：
       ①光電轉換裝置，由光電管、光束、光碼盤等組成
       ②電動機驅動裝置，包括電動機正反轉系統和剎車控制系統。
       ③控制線路，由形成的脈沖信號整形的電路、計數電路、譯碼電路、顯示電路、校正電路等組成。

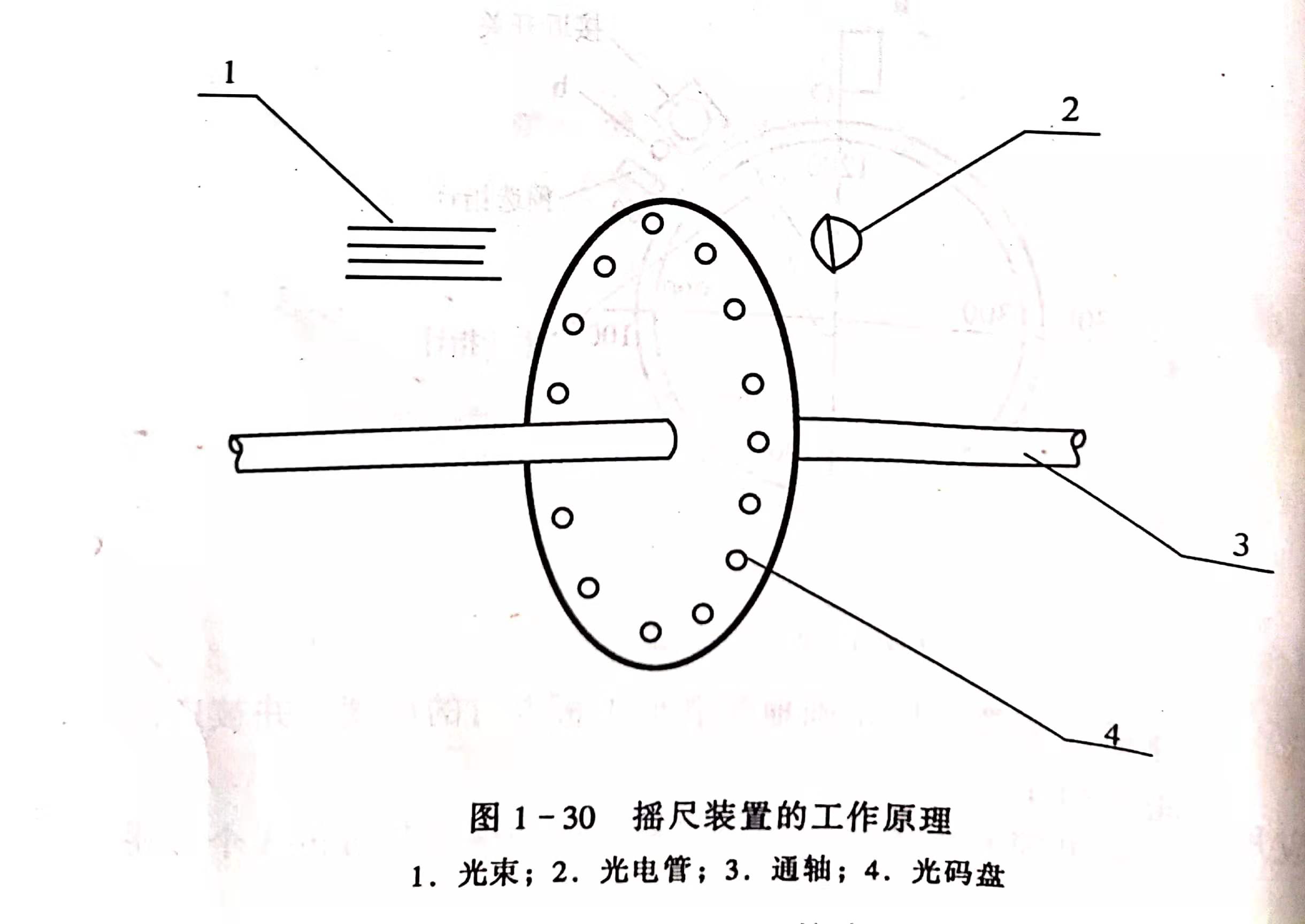

      這種搖尺裝置的工作原理如圖1-30所示。在光碼盤4的側為光束1，另一側是與光束相對應的光電管2。車樁側向進給移動經齒條傳動至通軸3上，使通軸旋轉，從而帶動通軸上的光碼盤一起旋轉。因此，當光束1射到光碼盤的鉆孔區時，光電管2接受到斷斷續續的光束，并輸出脈沖電流，經放大后輸入計數器，經譯碼器電路顯示出進給尺寸。當計數器數碼與搖尺預選尺碼相符時，譯碼器發出脈沖電流觸發搖尺控制電子開關使電動機斷電、剎車。       這種搖尺裝置的缺點是累積誤差較大，對工作環境要求高。

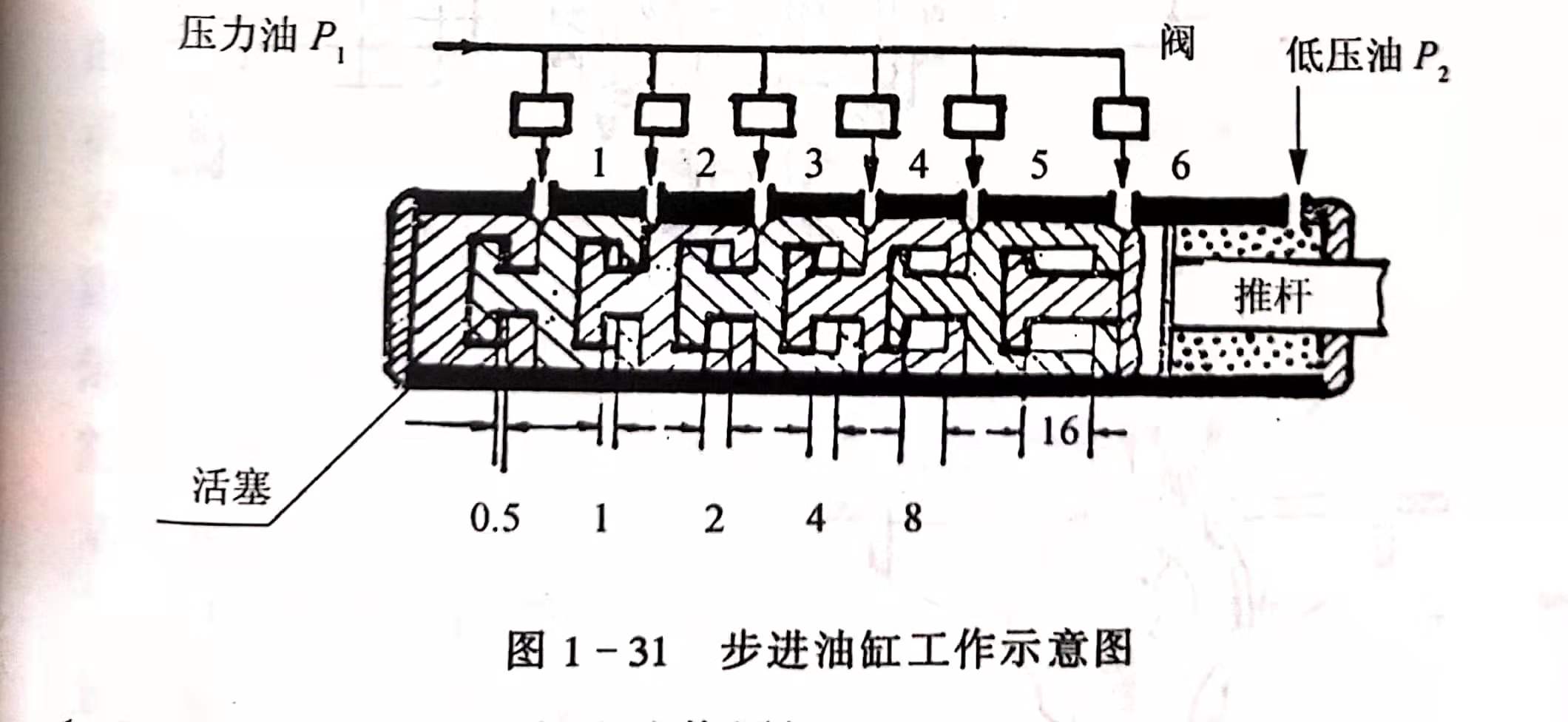

      ④液壓傳動搖尺裝置。近年來一些特殊油壓機構被用在搖尺上，以便減小搖尺誤差。圖1-31步進油缸就是其中的一種，它由幾個頭尾套合著的活塞組成，每個活塞的相對位移量為0.5~16mm。關閉閥門時，各油孔均無高壓油通入。此時從右端進油孔通進低壓油，產生P2壓力，各活塞被推向左端，工作臺處于起始裝置。當向閥門1通油時，在壓力油作用下活塞1向右移動0.5mm，活塞1前面的各活塞及推桿也被推向右移動0.5m。當向閥門2通油時，活塞2向右移動1m，活塞2前面的活塞及推桿也被推向右移動1mm。同理，各活塞可依次類推。
       各閥門也按一定的組合同時進油，從而得到更多的不同尺寸的位移量。
